MERCOTAC電路旋轉連接器
MOOG 電路旋轉滑動環
首頁 > 產品介紹 > MERCOTAC電路旋轉連接器 > 3接點

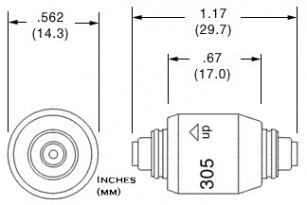

產品型號:

3接點
3P x 4 A安培

型號

接點數

型式

電壓
AC/DC

電流
AMP

最高頻率
MHz

接觸阻抗

最高轉速
RPM

工作溫度
最高/最低(℃)

轉距扭力 (gm-cm)

絕緣阻抗

M305

3

不鏽鋼軸承

0-250

4

200

<1m

1800

60 / 7

100

>25M

305-L

3

低扭力

0-250

4

200

<1m

1000

60 /-29

100

>25M

註:M305標準型採用不鏽鋼軸承,可用於潮濕或腐蝕的工作環境

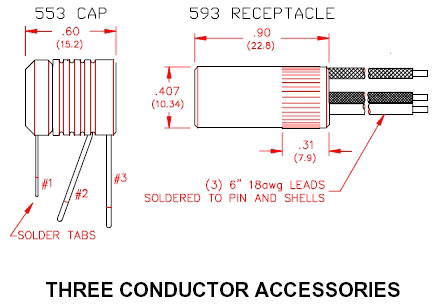

305配件:

593
三極金屬轉接頭
(含線長15cm/18 AWG)
(另購)

553
三極塑膠轉接頭
(附焊線端子)
(另購)


305接線方式

305建議安裝方式
305通常安裝於藍色/黑色本體或與本體相連的593之刻痕部分上,以止負螺絲固定,當水平安裝時,連接器本體及593為旋轉端

配件安裝孔徑

型號

孔徑 (Ø) *

深度

593 .408"    (10.36) .35"    (8.89)

*Inch  (mm) Tolerance Ø

+.001" (+.025)





  -.000" (-.000)


下方旋轉(以不導電之轉軸帶動)


上方旋轉(以不導電之轉軸帶動)


水平安裝採用絕緣轉軸


水平安裝採用隔熱及絕緣轉軸

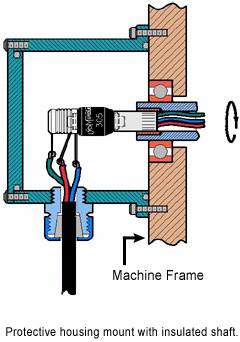

採保護罩及絕緣轉軸

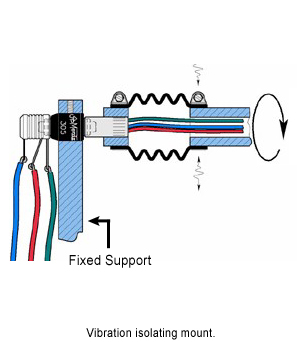

防震安裝
安裝注意事項:
  • UP 箭頭不可指向水平線之下
  • 不可直接銲接於連接器本體之接頭上或彎曲接頭
  • 應避免施以縱向及機械負荷(避免使用太硬或太緊之電線)
  • 不可將連接器兩端均固定死,一端應容許浮動
  • 安裝之偏心度應在 0.005" (0.13mm)以下
  • 線路應加裝過載保護(保險絲)裝置
  • 應避免震動及衝擊運動
