MERCOTAC電路旋轉連接器

MOOG 電路旋轉滑動環

首頁 > 產品介紹 > MERCOTAC電路旋轉連接器 > 1接點

產品型號:

1接點
1P x 4A

型號

接點數

型式

電壓
AC/DC

電流
AMP

最高頻率
MHz

接觸阻抗

最高轉速
RPM

工作溫度
最高/最低(℃)

轉距扭力 (gm-cm)

絕緣阻抗

M110T

標準型

N/A

200

<1m

3600

60 / -29

N/A

110-TS

不鏽鋼軸承

N/A

200

<1m

3600

60 / -29

N/A

110-TL

低扭力

N/A

200

<1m

1200

60 / -29

N/A

105

標準型

N/A

200

<1m

7500

100 / 7

<10

N/A

105-SS

不鏽鋼軸承

N/A

200

<1m

7500

100 / 7

<10

N/A

註：110-TS、105-SS：採不鏽鋼軸承(適用於潮濕或腐蝕的工作環境)
　　105、105-SS：高轉速，可耐溫度達100℃

110-T & 105產品配件:


5920 單極金屬轉接頭	5921-S 單極金屬轉接頭 (含線長15cm)	5952 單極塑膠轉接頭 (含焊接端子)

110-T & 105接線方式:

110-T & 105安裝建議:

110-T通常固定於其金屬轉接頭之切槽部位, 它壓進機台之旋轉件上, 當水平安裝時連接器之本體為旋轉部件

配件安裝孔徑
型號		孔徑 (Ø) *	深度
5920, 5921-S		.283" (7.19)	.35" (8.89)
*Inch (mm) Tolerance Ø	+.001" (+.025)
	-.000" (-.000)

上方旋轉(以不導電之轉軸帶動)	下方旋轉(以不導電之轉軸帶動)
水平安裝採用絕緣轉軸	水平安裝採用隔熱及絕緣轉軸

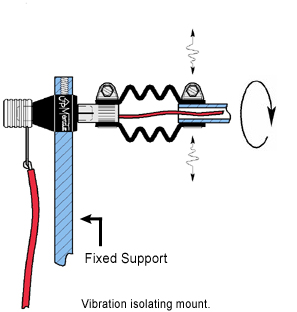

採保護罩及絕緣轉軸	防震安裝

安裝注意事項:

UP 箭頭不可指向水平線之下
不可直接銲接於連接器本體之接頭上或彎曲接頭
應避免施以縱向及機械負荷(避免使用太硬或太緊之電線)
不可將連接器兩端均固定死，一端應容許浮動
安裝之偏心度應在 0.005" (0.13mm)以下
線路應加裝過載保護(保險絲)裝置
應避免震動及衝擊運動
