首頁 > 產品介紹 > MERCOTAC電路旋轉連接器 > 8接點

產品型號:

8接點
主接點－ 6 x 830安培
副接點－ 2 x 4安培

型號

接點數

型式

電壓
AC/DC

電流
AMP

最高頻率
MHz

接觸阻抗

最高轉速
RPM

工作溫度
最高/最低(℃)

轉距扭力 (gm-cm)

絕緣阻抗

830

8

標準型

0-250

2 x 4A+
6 x 30A

100

<1m

200

60 /-29

1000

>25M

830-SS

8

不鏽鋼軸承

0-250

2 x 4A+
6 x 30A

100

<1m

200

60 /-29

1000

>25M

註：630-SS採不鏽鋼軸承(適用於潮濕或腐蝕的工作環境)

630配件:

55110
22-18 AWG接線端
(一只附4個)

55253
熱縮套管 (一只附6個)

55252
16-14 AWG接線端子
(一只附6個)

55251
16-14 AWG接線端子
(一只附6個)

57830
830用防塵套(IP51) (另購)

另提供適用於22-18 AWG及12-10 AWG的接線端子

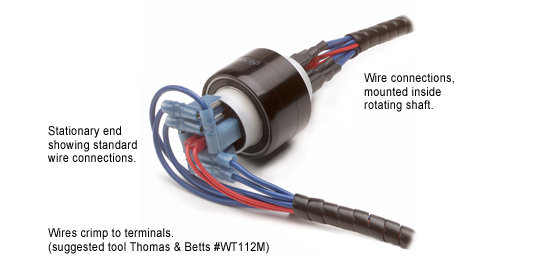

830標準接線方式

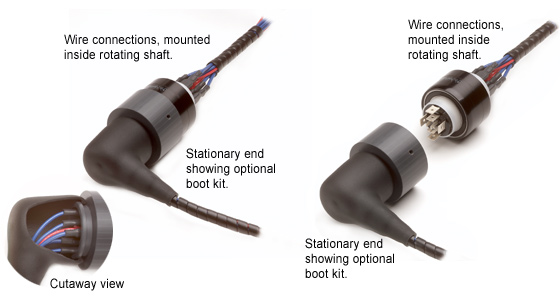

830接線方式(使用防塵套)

830建議安裝方式

830 通常安裝於黑色本體或與本體相連接的白色塑膠軸襯上(其中一端)，以止負螺絲固定，當水平安裝時連接器本體為旋轉端

本體安裝孔尺寸
型號		孔徑 (Ø) *	深度
830 et al		1.772" (45.00)	.80" (20)
配件安裝孔徑
830 et al		1.125" (28.58)	.40" (10)
*Inch (mm) Tolerance Ø	+.001" (+.025)
	-.000" (-.000)

水平固定於本體(較建議)	接頭安裝 (當轉軸直徑比連接器本體直徑小時)
水平固定於軸襯上(較不建議) (假如轉軸不適合連接於連接器本體之直徑)	隔熱安裝
上方不轉，下方旋轉	上方旋轉
具浮動之防旋扭力臂	具保護箱之安裝 (適用於潑水、骯髒或食品加工等環境)
具可繞曲之伸縮套防震安裝	具浮動之傳動連接器之防震安裝
不旋轉端(浮動端)的端子接線圖

安裝注意事項:

UP 箭頭不可指向水平線之下
不可直接銲接於連接器本體之接頭上或彎曲接頭
應避免施以縱向及機械負荷(避免使用太硬或太緊之電線)
不可將連接器兩端均固定死，一端應容許浮動
安裝之偏心度應在 0.005" (0.13mm)以下
線路應加裝過載保護(保險絲)裝置
應避免震動及衝擊運動
