產品型號:

4接點
4 x 30安培/ 耐壓500V

型號

接點數

型式

電壓
AC/DC

電流
AMP

最高頻率
MHz

接觸阻抗

最高轉速
RPM

工作溫度
最高/最低(℃)

轉距扭力 (gm-cm)

絕緣阻抗

435

標準型

0-500

30A

100

<1m

300

60 /-29

850

>50M

435-SS

不鏽鋼軸承

0-500

30A

100

<1m

300

60 /-29

850

>50M

註：430-SS採不鏽鋼軸承(適用於潮濕或腐蝕的工作環境)

435配件:

55250 16-14 AWG接線端子 (一只附4個)	55251 16-14 AWG接線端子 (一只附4個)	57435 435用防塵套(IP51) (另購)
另提供適用於22-18 AWG及12-10 AWG的接線端子

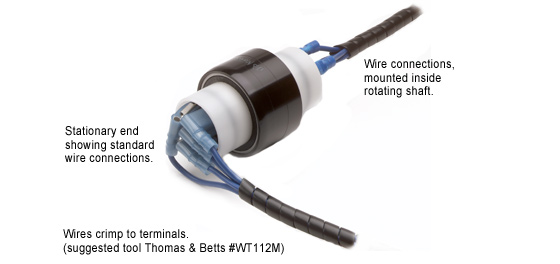

435標準接線方式

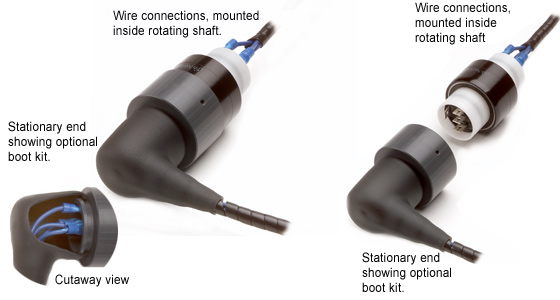

435接線方式(使用防塵套)

435建議安裝方式

435 通常安裝於黑色本體或與本體相連接的白色塑膠軸襯上(其中一端)，以止負螺絲固定，當水平安裝時連接器本體為旋轉端

水平固定於本體(較建議)	接頭安裝 (當轉軸直徑比連接器本體直徑小時)
水平固定於軸襯上(較不建議) (假如轉軸不適合連接於連接器本體之直徑)	隔熱安裝
上方不轉，下方旋轉	上方旋轉
具浮動之防旋扭力臂	具保護箱之安裝 (適用於潑水、骯髒或食品加工等環境)
具可繞曲之伸縮套防震安裝	具浮動之傳動連接器之防震安裝

安裝注意事項:
