首頁 > 產品介紹 > MERCOTAC電路旋轉連接器 > 3接點

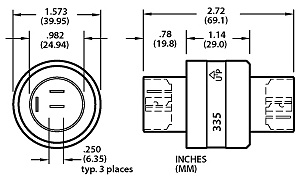

產品型號:

3接點
2P x 4安培 + 1P x 30安培

型號

接點數

型式

電壓
AC/DC

電流
AMP

最高頻率
MHz

接觸阻抗

最高轉速
RPM

工作溫度
最高/最低(℃)

轉距扭力 (gm-cm)

絕緣阻抗

335

標準型

0-500

100

<1m

500

60 /-29

700

>50M

335-SS

不鏽鋼軸承

0-500

100

<1m

500

60 /-29

700

>50M

註：335-SS：採不鏽鋼軸承(適用於潮濕或腐蝕的工作環境)

335配件:

57335 335用防塵套(IP51) (另購)	55250 16-14 AWG接線端子 (一只附3個)	55251 16-14 AWG接線端子 (一只附3個)
另提供適用於22-18 AWG及12-10 AWG的接線端子

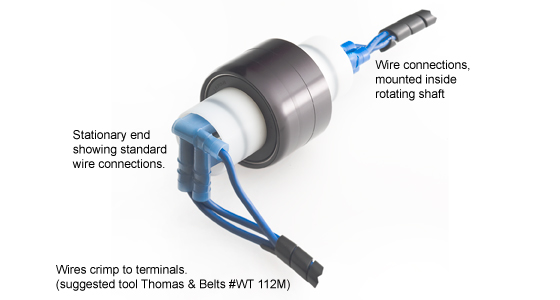

335標準接線方式

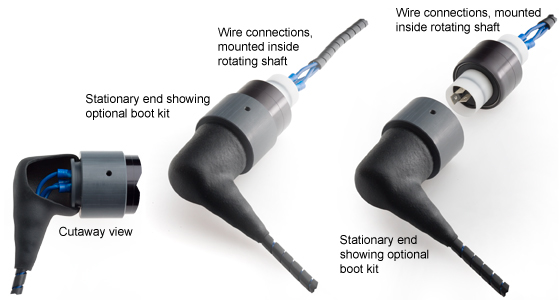

335接線方式(使用防塵套)

335建議安裝方式

335 通常安裝於黑色本體或與本體相連接的白色塑膠軸襯上，以止負螺絲固定，當水平安裝時連接器本體為旋轉端

水平固定於本體(較建議)	接頭安裝 (當轉軸直徑比連接器本體直徑小時)
水平固定於軸襯上(較不建議) (假如轉軸不適合連接於連接器本體之直徑)	隔熱安裝
上方不轉，下方旋轉	上方旋轉
具浮動之防旋扭力臂	具保護箱之安裝 (適用於潑水、骯髒或食品加工等環境)
具可繞曲之伸縮套防震安裝	具浮動之傳動連接器之防震安裝

安裝注意事項:
